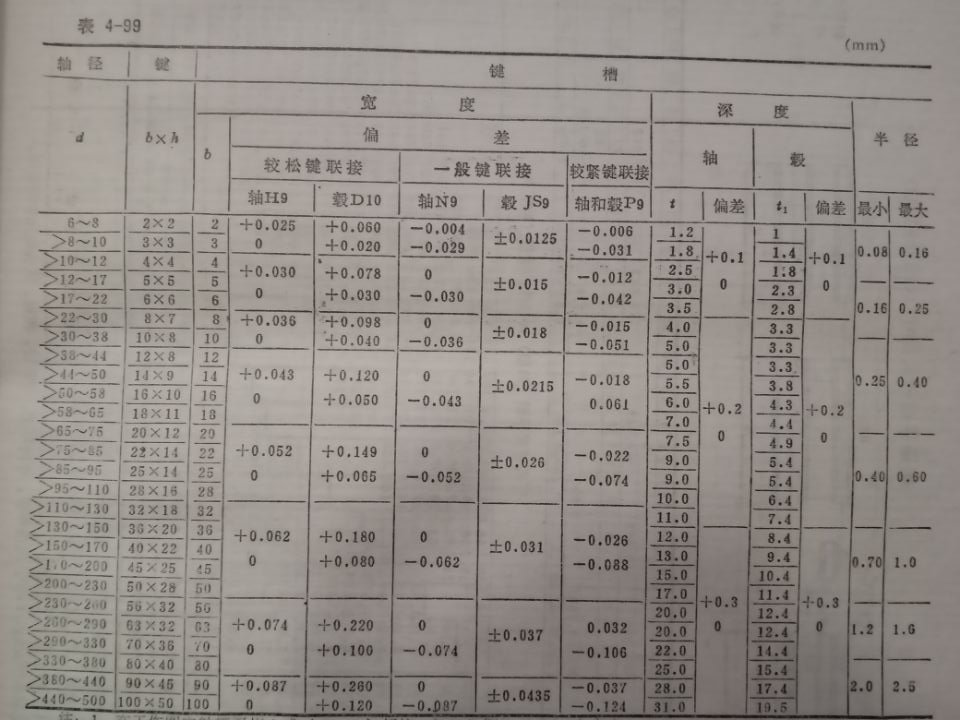

平鍵和鍵槽的剖面尺寸
時間：2018-12-05 00:49:05 作者：admin
1. 在工作圖中聯軸器鍵槽深用t或（d-t）標注，聯軸器鍵槽深用d+t1標注。
2.（d-t）和（d+t1）的偏差相應的t和t1的偏差選取，但（d-t）的偏差值應取負號。
3.除軸仲外，在保證傳遞所需扭矩條件下，允許采用較小刨面的聯軸器鍵。但t和t1的數值必要時應重新計算，使軸槽及輪槽與鍵的接觸高度各位h/2.
4.表中較松聯軸器鍵連接的偏差值適用于導向聯軸器平鍵的連接。
5.聯軸器平鍵軸槽的長度偏差用H14。
6.軸槽及輪槽寬b對軸及輪軸新線的不對稱度公差按7-9級（GB1184-80）選取。
7.當聯軸器平鍵的長度與寬度之比L/b8時，聯軸器鍵的兩側面在長度方向的平行度公差應符合下列規定：b-6mm，按7級b-8~36mm,an6級（GB1184-80附錄）b-40mm，按5級。
