彈性柱銷聯軸器可分為兩種：HL彈性柱銷聯軸器和HLL帶制動輪彈性柱銷聯軸器
一、

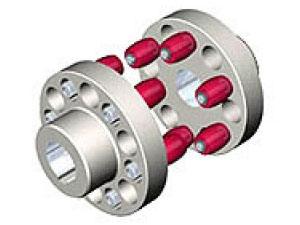

HL型-彈性柱銷聯軸器已列為標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。
彈性柱銷聯軸器具有較大結構簡單、合理,維修方便、兩面對稱可互換,壽命長,允許較大的軸向竄動,具有緩沖、減震、耐磨等性能。
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造,鑄鐵HT20-40、鑄鋼ZG35Ⅱ,軸孔和鍵槽采用拉制成型,柱銷采用MC尼龍b制成。
彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷,置于兩半聯軸器凸緣孔中,通過柱銷實現兩半聯軸器聯接,該聯軸器結構簡單,容易制造,裝拆更換彈性元件 比較方便,不用移動兩半聯軸器。彈性元件(柱銷)的材料一般選用尼龍,有微量補償兩軸線偏移能力,彈性件工作時受剪切,工作可靠性極差,僅適用于要求很低的中速傳動軸系,不適用于工作可靠性要求較高的工況。
二、
|

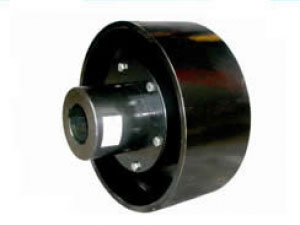

HLL型-帶制動輪彈性柱銷聯軸器本聯軸器已列為標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動。
HLL型-彈性柱銷聯軸器基本參數和主要尺寸
本聯軸器已列為標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。
彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。
軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。
彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。
|
型號
|
公稱扭矩N。m
|
許用轉速rpm
|
軸孔長度mm
|
D0
|
D
|
B
|
S
|
許用補償
|
轉動 慣量kg.m 2
|
|
Y型
|
J,J1,Z型
|
軸向
|
徑向
|
角向
|
|
mm
|
|
L
|
L1
|
L
|
|
|
|
|
HLL1
|
315
|
5600
|
52
|
38
|
52
|
200
|
120
|
85
|
2.5
|
±1
|
0.15
|
≤0°30’
|
2.18
|
|
62
|
44
|
62
|
|
82
|
60
|
82
|
|
HLL2
|
630
|
5000
|
82
|
60
|
82
|
200
|
160
|
85
|
2.5
|
±1
|
0.15
|
≤0°30’
|
2.45
|
|
112
|
84
|
112
|
|
HLL3
|
630
|
1900
|
82
|
60
|
82
|
315
|
160
|
132
|
2.5
|
±1
|
0.15
|
≤0°30’
|
13.08
|
|
112
|
84
|
112
|
|
HLL4
|
1250
|
1900
|
112
|
84
|
112
|
315
|
195
|
132
|
3
|
±1.5
|
0.15
|
≤0°30’
|
16.6
|
|
142
|
107
|
142
|
|
HLL5
|
1250
|
1400
|
112
|
84
|
112
|
400
|
195
|
168
|
3
|
±1.5
|
0.15
|
≤0°30’
|
49.2
|
|
142
|
107
|
142
|
|
HLL6
|
2000
|
1400
|
112
|
84
|
112
|
400
|
220
|
168
|
3
|
±1.5
|
0.15
|
≤0°30’
|
57.6
|
|
142
|
107
|
142
|
|
HLL7
|
2000
|
1120
|
112
|
84
|
112
|
500
|
220
|
210
|
3
|
±1.5
|
0.15
|
≤0°30’
|
127.4
|
|
142
|
107
|
142
|
|
HLL8
|
3150
|
1400
|
142
|
107
|
142
|
400
|
280
|
168
|
4
|
±2
|
0.2
|
≤0°30’
|
161.7
|
|
172
|
132
|
172
|
|
HLL9
|
3150
|
1120
|
142
|
102
|
142
|
500
|
280
|
210
|
4
|
±2
|
0.2
|
≤0°30’
|
129.2
|
|
172
|
132
|
172
|
|
HLL10
|
6300
|
1120
|
142
|
102
|
142
|
500
|
320
|
265
|
4
|
±2
|
0.2
|
≤0°30’
|
156
|
|
172
|
132
|
172
|
|
212
|
167
|
212
|
|
HLL11
|
6300
|
960
|
142
|
102
|
142
|
630
|
320
|
265
|
4
|
±2
|
0.2
|
≤0°30’
|
314
|
|
172
|
132
|
172
|
|
212
|
167
|
212
|
|
HLL12
|
10000
|
960
|
172
|
132
|
172
|
630
|
360
|
298
|
5
|
±2
|
0.2
|
≤0°30’
|
328
|
|
212
|
167
|
212
|
|
HLL13
|
16000
|
800
|
212
|
167
|
212
|
710
|
410
|
298
|
5
|
±2
|
0.2
|
≤0°30’
|
713
|
|
252
|
202
|
252
|
|
HLL14
|
25000 |
800
|
212
|
167
|
212
|
710
|
480
|
298
|
6
|
±2.5
|
0.25
|
≤0°30’
|
849
|
|
252
|
202
|
252
|
|
302
|
242
|
302
|
|
HLL15
|
25000 |
710
|
212
|
167
|
212
|
800
|
480
|
335
|
6
|
±2.5
|
0.25
|
≤0°30’
|
1231
|
|
| |
